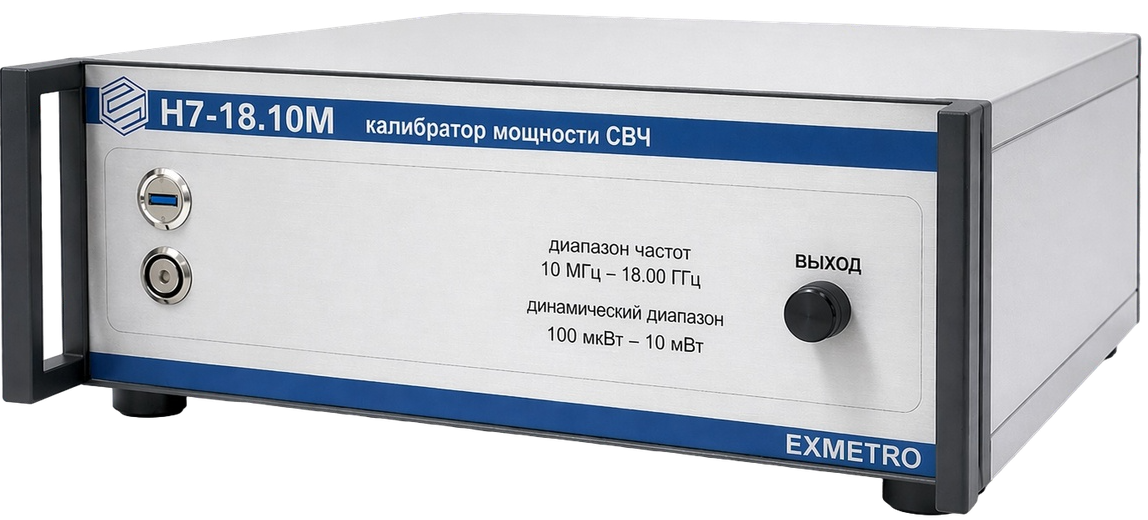

КАЛИБРАТОРЫ МОЩНОСТИ СВЧ Н7-18.10М

Применение:

    Калибратор мощности СВЧ Н7-18.10М идеально подходит для решения измерительных задач в поверочных лабораториях и для контроля параметров изделий на производстве.

 Н7-18.10М удобен в эксплуатации, а дружественный интерфейс прибора упрощает работу оператора.

Н7-18.10М заменяет:

     калибраторы мощности СВЧ NRPC18;

  ваттметры проходящей мощности М2-35, М3-1810К;

  установки для поверки ваттметров СВЧ УПВМ-1;

 ваттметры проходные образцовые ВПО-1, ВПО-2, ВПО-3, ВПО-4;

  преобразователи измерительные Я2М-21, Я2М-22, Я2М-23, Я2М-24;

 калибраторы мощности М1-6Б, М1-7Б, М1-9Б при применении их для поверки коаксиальных ваттметров.

Н7-18.10М позволяет проводить поверку:

   преобразователей мощности фирмы «Rohde & Schwarz Gmbh & CO. KG»;

   измерители мощности фирмы «Keysight Technologies» («Agilent Technologies»);

   М3-51, М3-54, М3-56, М3-90, М3-91, М3-93, М3-107, М3-108;

  иные ваттметры, работающие в коаксиальном тракте сечением 7/3.04 мм (тип III или N по ГОСТ 13317-89).

Основные свойства:

   широкий диапазон рабочих частот от 0,01 до 18,0 ГГц;

   диапазон измеряемой мощности от 100 мкВт до 10 мВт;

  пределы допускаемой относительной погрешности измерения мощности не более ±2,5 % (рабочий эталон 1 разряда в соответствии с ГПС для СИ мощности ЭМК утвержденной приказом Росстандарта №3461 от 30.12.19 г.);

   дистанционное управление по USB.

Характерные особенности:

  Н7-18.10М представляет собой USB-устройство, с интегрированным источником СВЧ мощности, использующее в качестве индикатора и блока управления персональный компьютер с предустановленным программным обеспечением «Visual_Power_H7M».

 Применение уникального широкополосного делителя мощности совместно с реализованной функцией Γ-коррекции (эквивалентный коэффициент отражения выхода Н7-18.10М не более 0,015) позволяет проводить поверку с минимально возможной погрешностью.

   Технические   и   метрологические   характеристики   калибраторов   мощности  СВЧ
Н7-18.10М приведены в таблице 1.

    Таблица 1.

Наименование параметра или характеристики	Значение характеристики
Диапазон рабочих частот, ГГц	от 0,01 до 18,00
Диапазон измерений мощности, мВт	от 1 до 10
Модуль эффективного коэффициента отражения выхода при измерениях с Г-коррекцией в диапазоне частот, не более:	0,03
Модуль эффективного коэффициента отражения выхода при известных значениях фазы и модуля эффективного коэффициента отражения, не более:	0,30
Пределы допускаемой абсолютной погрешности установки нуля, не более, мкВт	± 1
Пределы допускаемой относительной погрешности измерения мощности при доверительной вероятности 0,95, %, не более:	± 2,5
Пределы допускаемой составляющей относительной погрешности измерения мощности в диапазоне измерений мощности, % не более	± 0,2

Тип соединителя СВЧ входа	III (розетка)  по ГОСТ 13317–89
Тип соединителя СВЧ выхода	III (розетка)  по ГОСТ 13317–89
Волновое сопротивление входа, Ом	50

      *Г – коррекция – процедура исключения погрешности рассогласования при проведении измерений за счет учета значений фазы и модулей комплексных коэффициентов отражения
