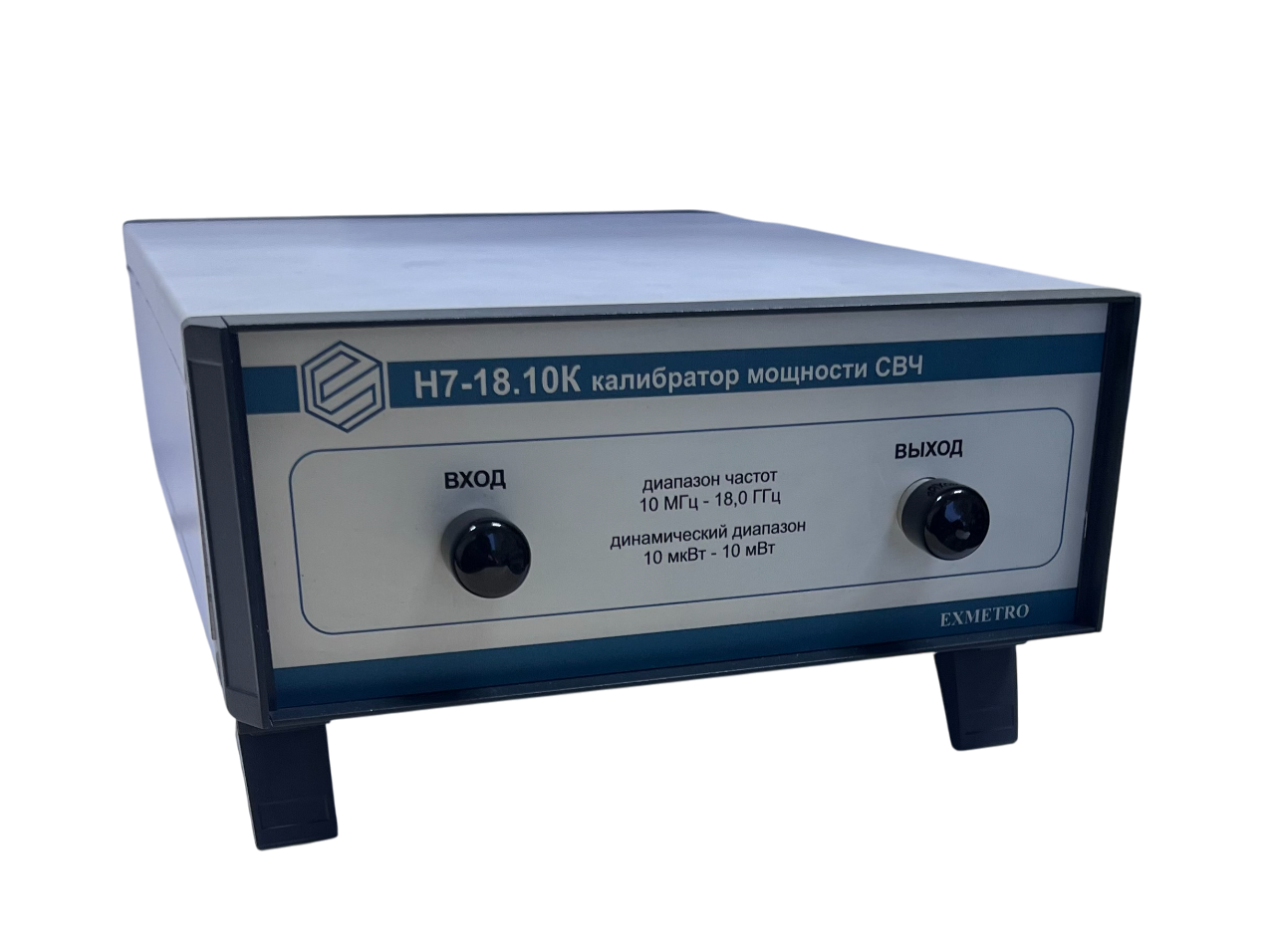

КАЛИБРАТОРЫ МОЩНОСТИ СВЧ Н7-18.10

   Ваттметры проходящей мощности (калибраторы мощности) СВЧ Н7-18.10 предназначены для поверки ваттметров СВЧ (измерителей мощности) и их первичных преобразователей (датчиков мощности) по ГОСТ 8.569-2000 с различными типами соединителей в диапазоне частот от 0,01 до 18 ГГц.
   Ваттметры проходящей мощности (калибраторы мощности) СВЧ Н7-18.10 выпускаются в двух модификациях: Н7-1810К и Н7-18.10М.
   Ваттметры проходящей мощности (калибраторы мощности) СВЧ Н7-18.10К, выпускаются взамен ваттметров проходящей мощности М3-1810К, ранее изготавливаемых ООО «ПрофГрупп «Стандарт», г. Мытищи и являются его полным аналогом. В настоящие время ООО «НПО «ЭксМетро» осуществляет техническую поддержку и постгарантийное обслуживание ваттметров М3-1810К.
  Ваттметры проходящей мощности (калибраторы мощности) СВЧ Н7-18.10М представляют собой автономную измерительную систему, в состав которой включен синтезированный источник мощности СВЧ, что позволяет без дополнительного оборудования проводить поверку ваттметров (преобразователей, измерителей мощности) как отечественного, так и импортного производства.
     По своим метрологическим характеристикам калибраторы СВЧ Н7-18.10 заменяют: ваттметры проходные образцовые ВПО-1, ВПО-2, ВПО-3, ВПО-4; преобразователи измерительные Я2М-21, Я2М-22, Я2М-23, Я2М-24; калибраторы мощности М1-6Б, М1-8Б, М1-9Б, ваттметры СВЧ проходящей мощности М3-1810К и т.д. Ваттметры проходящей мощности (калибраторы мощности) СВЧ Н7-18.10 применяются как самостоятельно, так и в составе автоматизированных рабочих мест и поверочных установок и позволяют проводить поверку ваттметров (преобразователей (измерителей) мощности) как отечественного производства: М3-51, М3-54, М3-56, М3-90, М3-91, М3-93, М3-107, М3-108 так и преобразователей мощности импортного производства, например, преобразователей серии NRP-Z, NRV-Z и т.д., фирмы «Rohde & Schwarz»; измерителей мощности серий Е848х, Е4412, Е4413 и т.д. фирмы «Keysight Technologies» («Agilent Technologies») и других производителей.
       В качестве индикатора измерений и блока управления для калибраторов мощности СВЧ Н7-18.10 применяется персональный компьютер (ноутбук) с установленным специализированным программным обеспечением «Visual Power Н7». Открытый код специализированного программного обеспечения позволяет интегрировать приборы в измерительные системы
      Технические и метрологические характеристики калибраторов мощности СВЧ   Н7-18.10К, Н7-18.10М приведены в таблице 1.

Ваттметры проходящей мощности (калибраторы мощности) СВЧ Н7-18.10М представляют собой автономную измерительную систему, в состав которой включен синтезированный источник мощности СВЧ, что позволяет без дополнительного оборудования проводить поверку ваттметров (преобразователей, измерителей мощности) как отечественного, так и импортного производства.

    Таблица 1.

      *Г – коррекция – процедура исключения погрешности рассогласования при проведении измерений за счет учета значений фазовых углов и модулей комплексных коэффициентов отражения ваттметров поглощаемой и проходящей мощности;
      **А – пределы допускаемой относительной погрешности измерений мощности рабочего эталона, используемого при поверке М3-18.10К, но не более ± 2,4 %.
